samedi 25 avril 2020

LivCaster - ONJ-015

l'idée me trottait dans la tête depuis longtemps...
Le confinement a fait le reste, je me suis donc lancé dans la fabrication d'une guitare électrique.

Globalement j'avais déjà rassemblé plusieurs pièces indispensables, le reste je l'ai fabriqué ou "emprunté" sur une autre guitare.

Vu que c'est un première essai, j'ai choisi délibérément des pièces de basse qualité.
Si je me loupe, je serais pas dégouté d'y avoir mis le prix du gratte d'occaz.

Achat sur "Lazone"
- Un manche type télécaster (il est droit mais la finition est limite, à 25€ je vais pas chipoter)
- Un jeu de 6 mécaniques (4-5€) (REX : pré-percer bien votre bois, car les têtes de vis empêchant les mécanique de tourner ne supporteront pas votre tourne vis
- Un chevalet fixe
- Une plaque de vissage pour le manche (vis trop longue dans mon cas, obligé de les retailler)
- Une plaque + jack femelle type stratocaster

Récup
- Le micro (monté pour up-grader ma guitare "Auchan")
- Le bois (plateau de table de salon)  je n'ai pas réussi à identifier l'essence du bois
- Visserie Colle à bois etc....


La première étape :

Tailler la table, pour encastrer le manche


Je suis partie sur un diapason de Strat

La planche n’étant pas assez épaisse, j'ai doublé l’épaisseur. Et ajouté une deuxième pièce de bois.

Beaucoup de ponçage, découpe pour avoir une forme un peu ergonomique et surtout pour rattraper la planéité des 2 pièces.

En les contre-collant, il fallait qu'elles soient parfaitement en contact pour éviter d'avoir la résonance d'une cagette.


La rainure va me permettre de passer les fils du micro vers le jack
Un peu de stress pour percer en diagonale et faire rejoindre les 2 cavités

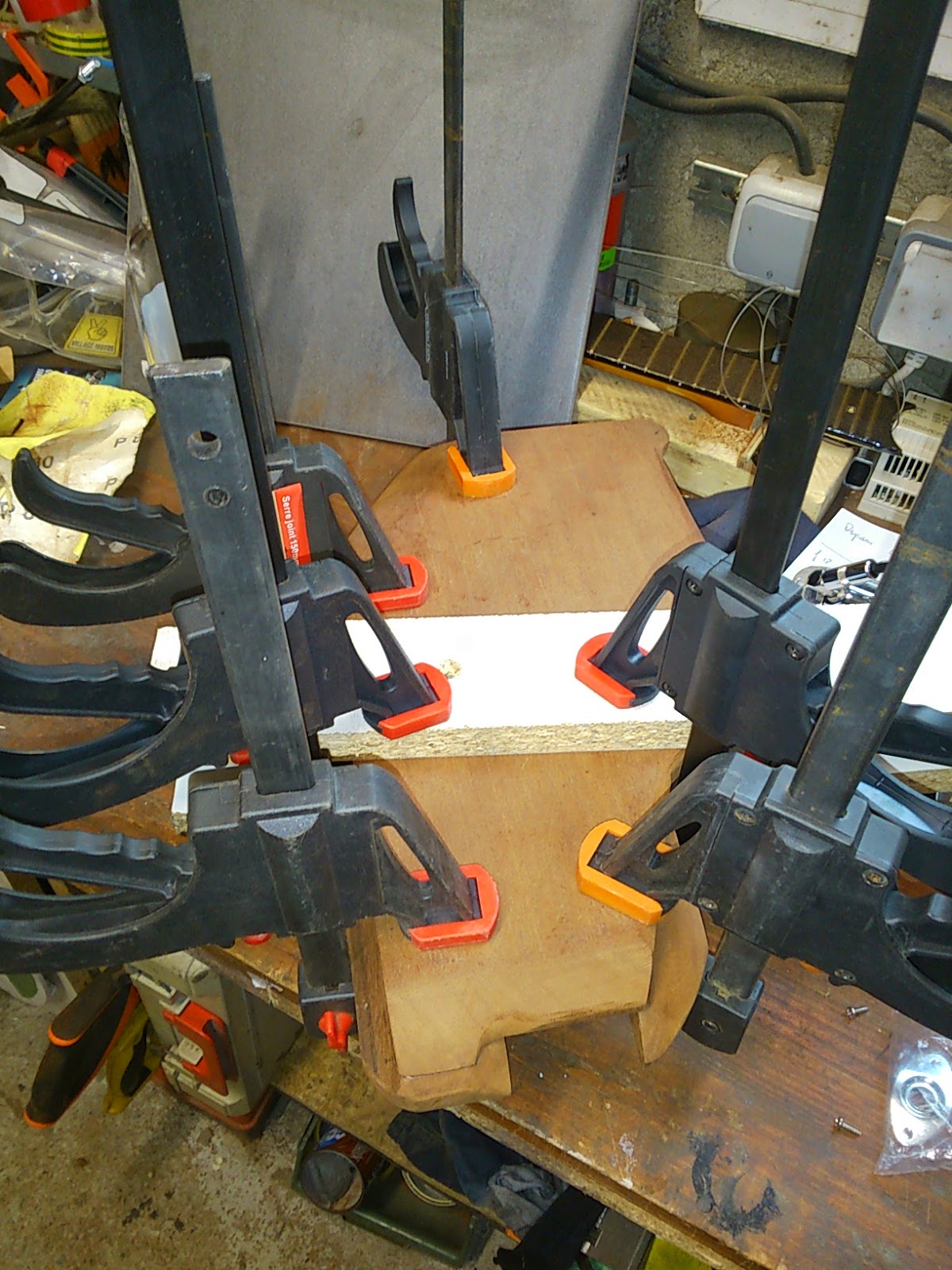

Collage des 2 pièces.
J’étais pourtant pressé de finir, mais j'ai attendu plus de 24h


Ensuite montage d'une plaque avec le micro.
Je l'ai refaite 2x pour avoir un beau trou pour le passage du micro.





Après le premier branchement, bonne nouvelle elle sonne pas si mal que ça !!
Un son chaud et claquant à la fois, il y a zéro électronique .






Par contre j'ai rencontré des problèmes auquel je m'attendais pas.

- Le chevalet est trop bas -> obligé de bricoler une cale installée sous les pontets pour avoir des  cordes qui ne frisent pas.

- Gros gros BUZZZ lorsque la guitare est branché dans l'ampli ! Donc obligé de passé un fil de masse entre la plaque du micro et la plaque du jack. Puis aussi depuis le chevalet.
Pour la plaque j'ai pu passé par l'intérieur, par contre pas pour le chevalet... ça lui donne un coté encore plus Frankensteinnien  !!


Il me reste à trouver 2 strap-lock et une sangle.
Sa forme ne permet pas vraiment de jouer assis, donc je n'arrive pas vraiment à tester ses capacités.

Le bilan est positif pour un investissement minimum, je me relancerais peut-être dans l'aventure avec un autre design !
